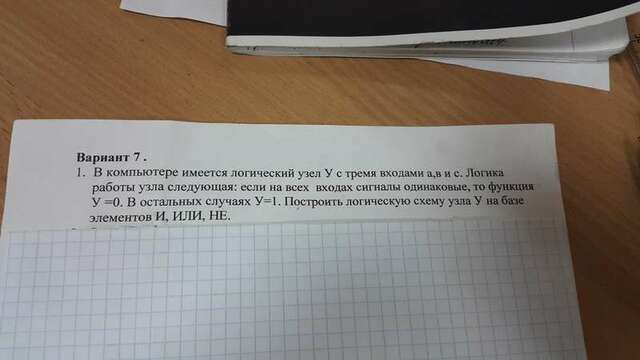

Помогите решить задание по информатики. если можно с пояснением)

Question 1

Question 2

Помогите решить задание по информатики. если можно с пояснением)

1 Ответ

ответил 03 Май, 18 от Эникей_zn БОГ (150k баллов)

Лучший ответ

1. Строим таблицу истинности в соответствии с условием задания (вложение 1)

2. Анализируем строки таблицы истинности
Строк с результатом 0 у нас две, строк с единицей - 6. Конечно, удобнее работать с инверсией двух нулевых строк, чем с шестью единичными.
Записываем условие Y и преобразовываем его так, чтобы максимально использовать входные сигналы a,b,c:
$\displaystyle Y=\overline{\overline a\cdot\overline b\cdot\overline c+abc}=\overline{\overline{a+b+c}+abc}$

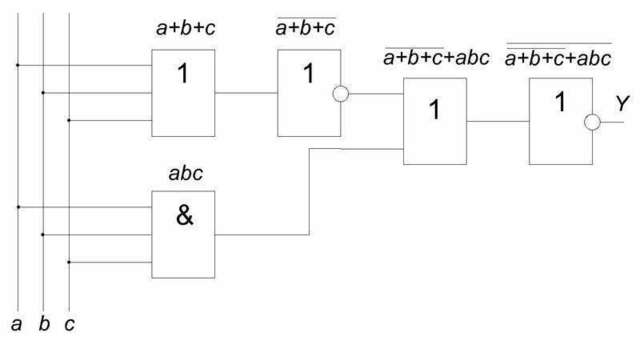

3. Реализуем функциональную схему (вложение 2)
