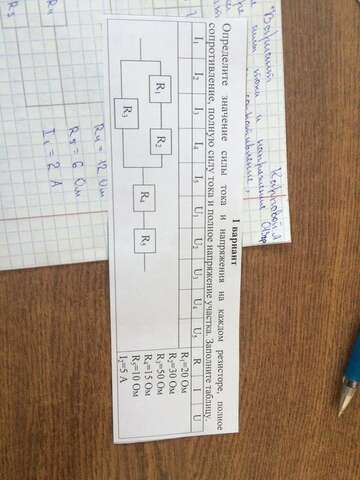

Определите значение силы тока и напряжения на каждом резисторе, полное сопротивление, полную силу тока и полное напряжение участка. Пожалуйста, очень срочно
Сопротивления R1 и R2 соединены ПОСЛЕДОВАТЕЛЬНО, поэтому: R12 = R1+R2=20+30=50 Ом R12 и R3 соединены параллельно, поэтому: R123 = R12*R3 / (R12+R3) = 50*50/(50+50)=25 Ом I2=5 A U2=I2*R2=5*30=150 В I1=5 A (поскольку последовательно с R2) U1=I1*R1 = 5*20 = 100 В Напряжение на R12 U12=U1+U2=150+100 = 250 В Тогда напряжение на R3 тоже будет 250 В (запараллелены!!!) U3=250 B I3=U3/R3 = 250/50 = 5 А Общий ток: Io = 5+5 = 10 А Ток I4 = I5 = 10 A Напряжение на R4: U4=Io*R4 = 10*15=150 B Напряжение на R5: U5=Io*R5 = 10*10 = 100 В Общее напряжение: Uo=250+150+100 = 500 B Общее сопротивление: Ro=Uo/Io = 500 / 10 = 50 Ом Проверим: R123+R4+R5 = 25+15+10 = 50 Ом Расчет произведен правильно!
