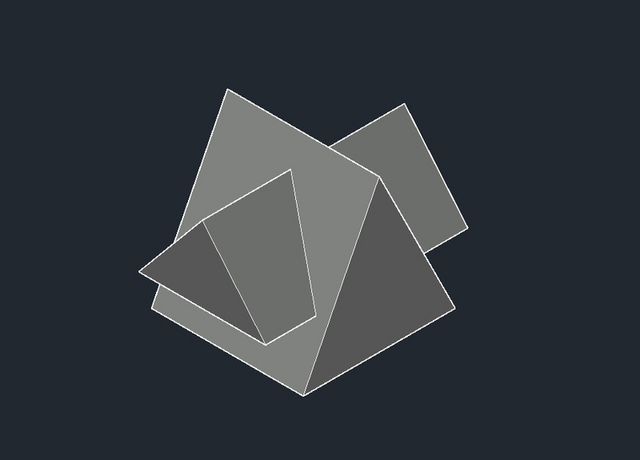

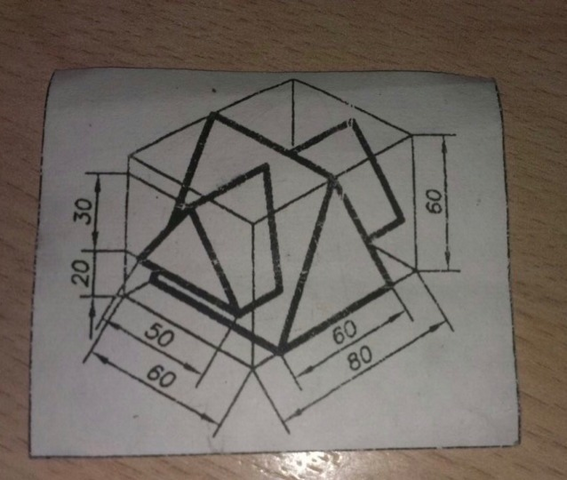

Вид сверху плизз)) Желательно с размерами.

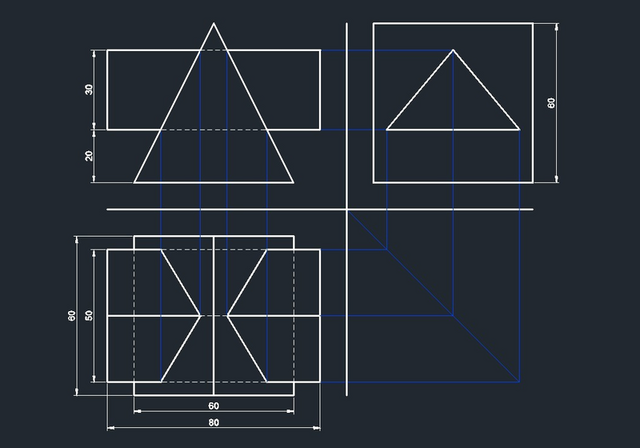

Вам в любом случае придётся строить все виды, иначе вы не найдете точки пересечения двух деталей. Эти точки можно найти с помощью синих вспомогательных линий. Удачи....
