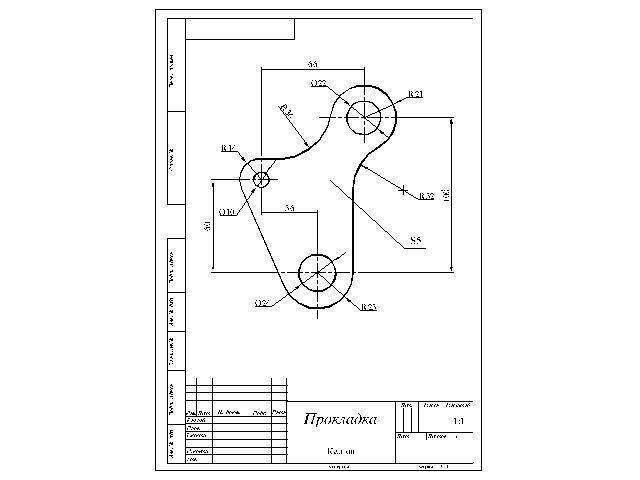

Задание: Перечертите чертёж и проставьте размеры. На чертеже покажите размеры и точки сопряжения. Линии построения на чертеже сохраните. Толщина детали -5мм. ПРОКЛАДКА. КАРТОН

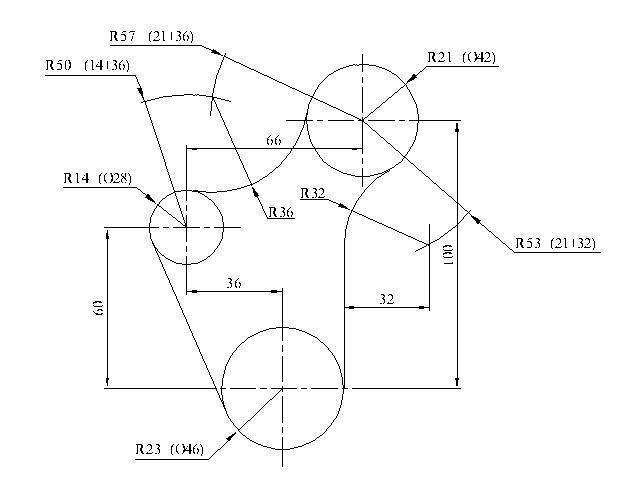

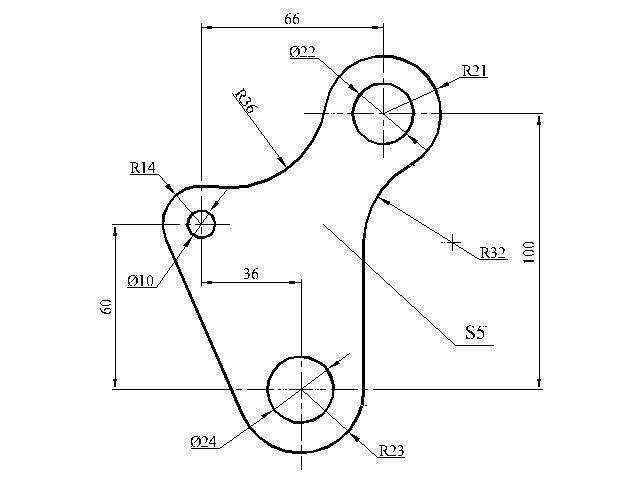

Первый чертеж - начало вычерчивания делали (вспомогательные линии). Размеры проставила только для Вас, чтобы было понятно от куда что берется. Второй чертеж - обводите контур и наносите оставшиеся отверстия. Линии построения оставляете тонкими. Проставляете размеры.
