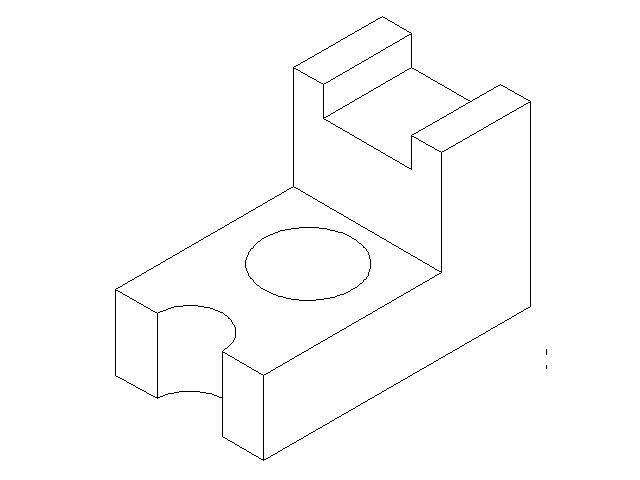

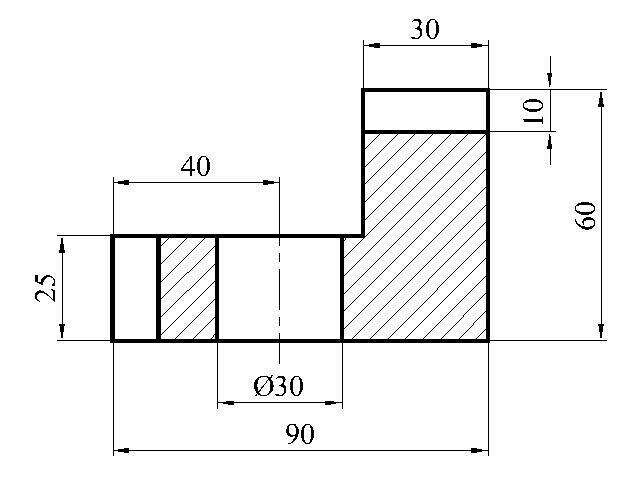

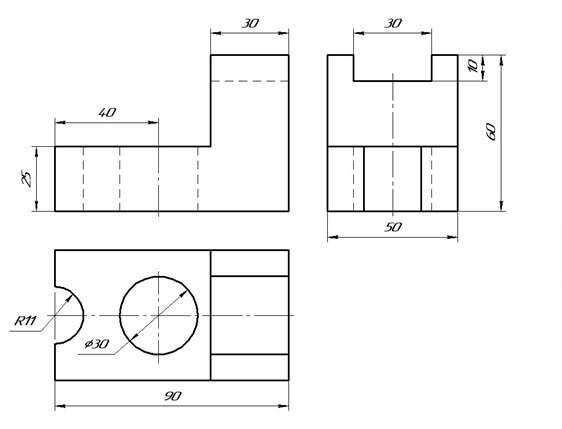

Выполнить технический рисунок ( без линейки ) детали + рядом сделать фронтальный разрез этой же детали ( с линейкой! не забывайте, что штриховка тоже должна быть под линейку! ) На разрезе указать размеры.
+++++++++++++++++++++++++++++++++
