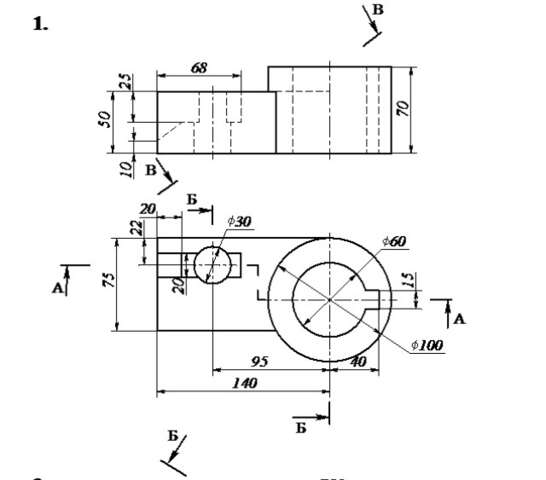

Помогите пожалуйста начертить третий вид слева ,я уже целый час пытаюсь начертить но не получается. Заранее огромное спасибо.

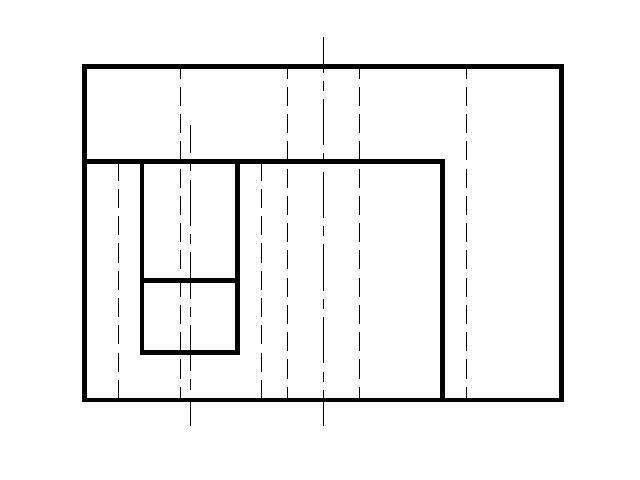

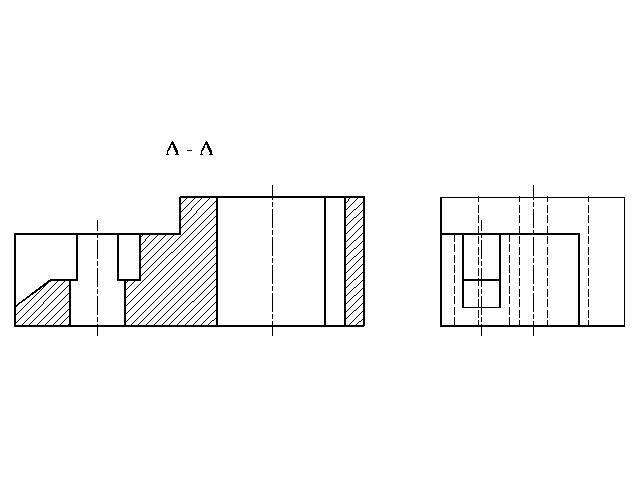

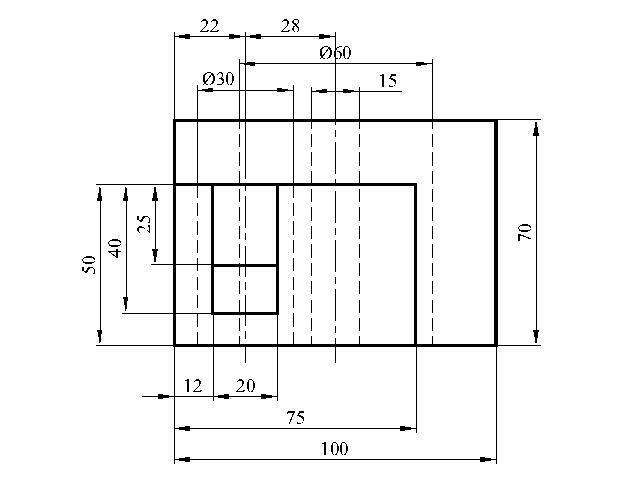

Третий чертеж - для облегчения построения. Размеры проставлены только для Вас - на чертеже их указывать НЕЛЬЗЯ - это шпаргалка.
Спасибо большое)
Удачи!
