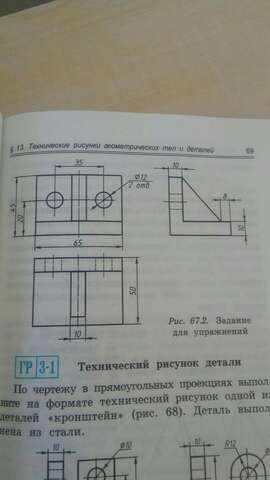

Черчение рис 67.2 9 класс.Технический рисунок.Срочно!!увеличить в 2 раза

2 Ответы

ответил 28 Май, 20 от solncev1955p8fnco_zn Одаренный (2.4k баллов)

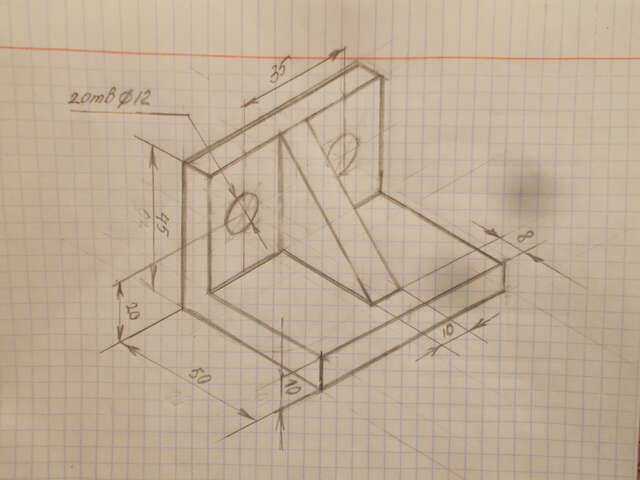

Построим оси изометрической проекции XYZ под углом 120° с помощью циркуля ( деление окружности на 3 равные части) или используем бумагу в клетку 5 кл. по горизонтали, 3 по вертикали. На осях откладываем размеры детали в масштабе или в натуральную величину. Параллельно осям проводим линии контура детали. отверстия изображаем в виде овалов. Которые строим с помощью построения ромбов по соответствующим осям. Смотрите рисунок.

...
