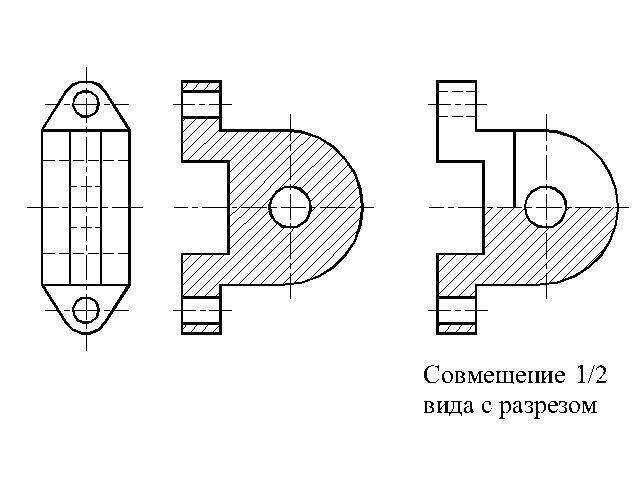

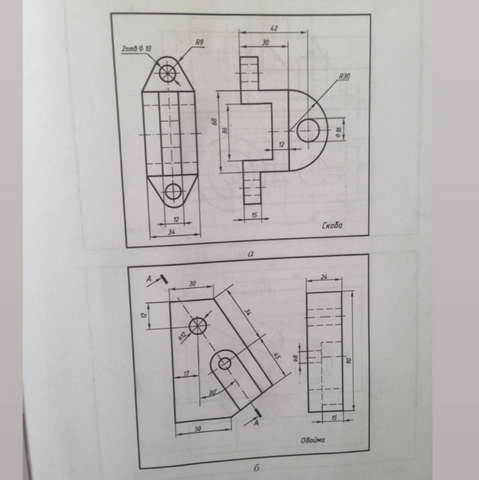

Задание 1.Замените вид слева профильным разрезом Задание 2.Замените вид слева разрезом А-А Помогите пожалуйста

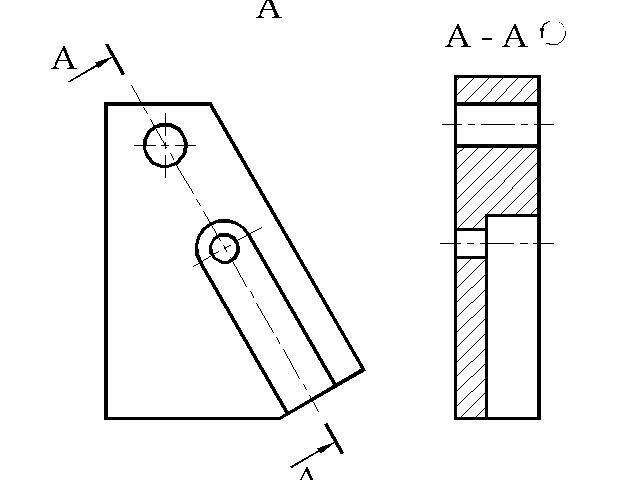

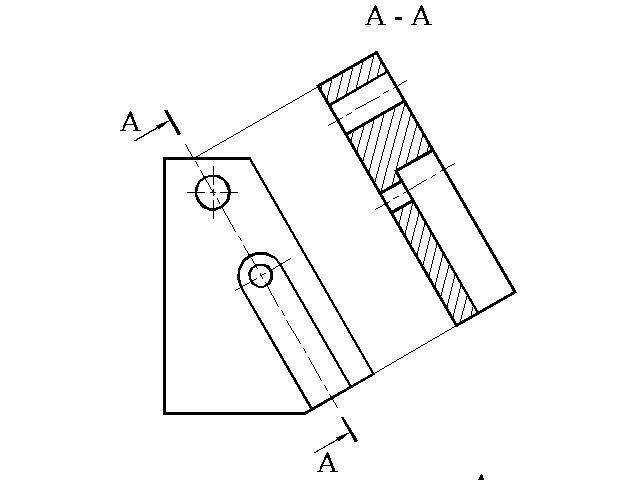

На втором чертеже показываю как строится разрез. На третьем чертеже - обратите внимание, где стоит обозначение А-А нарисована окружность со стрелкой - разрез повернут.
Спасибо большое
Удачи Вам!
