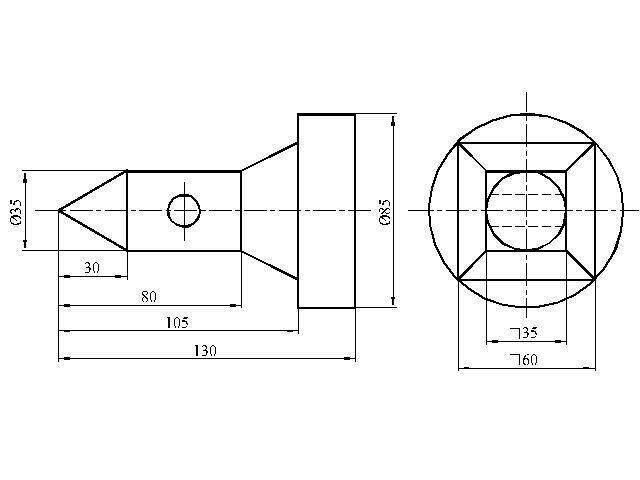

На первом чертеже указала по каким размерам я чертила. По-хорошему нужно было замерить в задании линейкой.

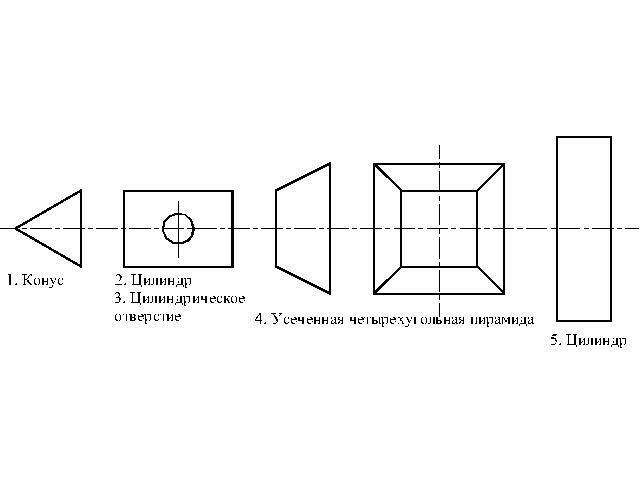

На втором чертеже - разделила на составляющие. Вид слева начертила только для усеченной пирамиды, т.к. для других вид слева - окружность.

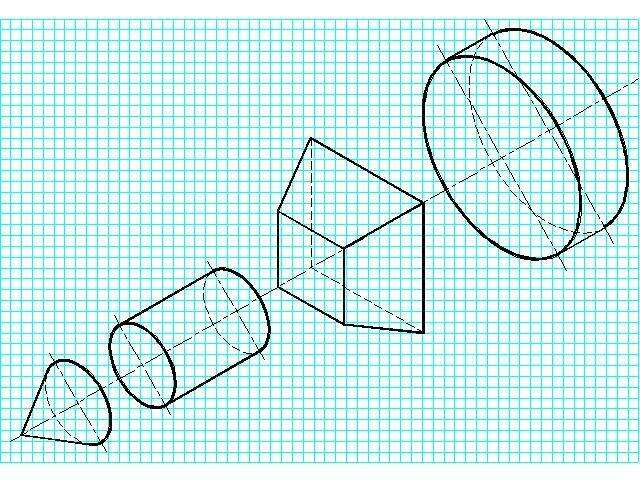

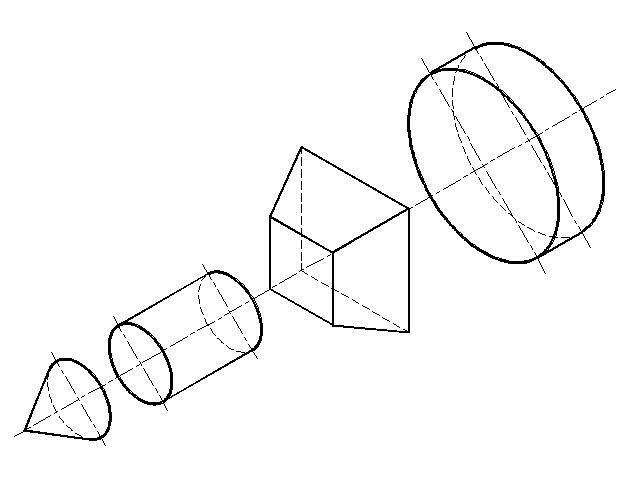

Третий и четвертый - технический рисунок частей детали.

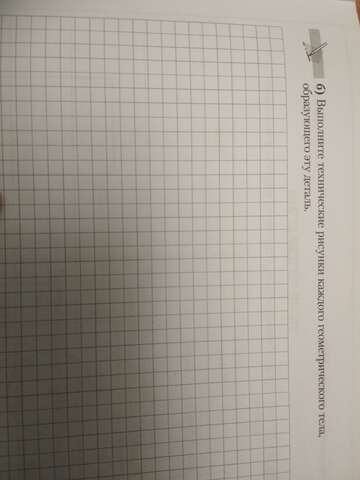

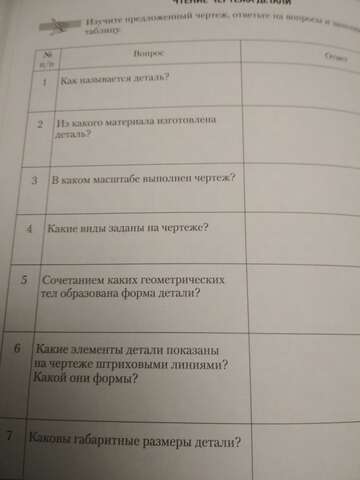

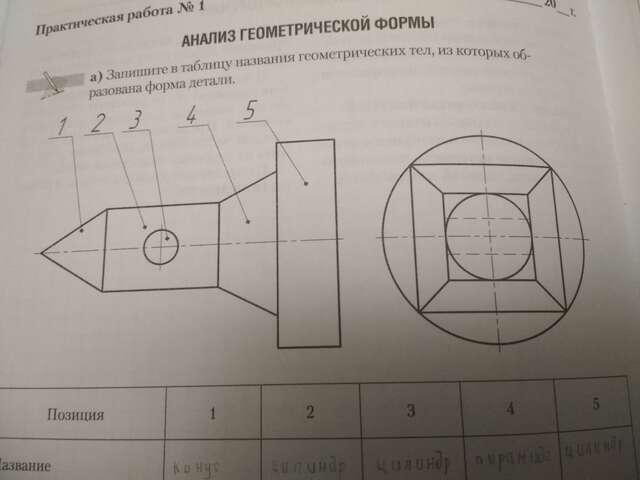

На вопросы ответить сложно, т.к. лист с заданием распечатан не полностью, возможно, там указано название и материал детали.
Материал, быстрее всего - сталь
Я выполнила чертеж в масштабе 1:1
Названия см. на втором чертеже.
Штриховой линией на виде слева указано отверстие цилиндрической формы.
Габариты на моем чертеже: длина = 130 мм, ширина и высота равняются диаметру 85 мм.
