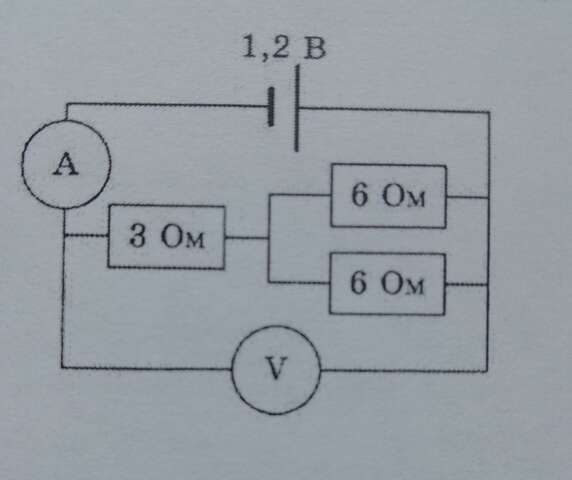

На рисунке показана электрическая схема, включающая источник тока, резисторы, амперметр А и вольтметр V. Определите показания приборов.Амперметр:... АВольтметр:.... V
Rобщ=6/2+3=6 Ом, I=U/Rобщ= 1.2/6=0.2А -показания а., U=1.2В -показания в.
