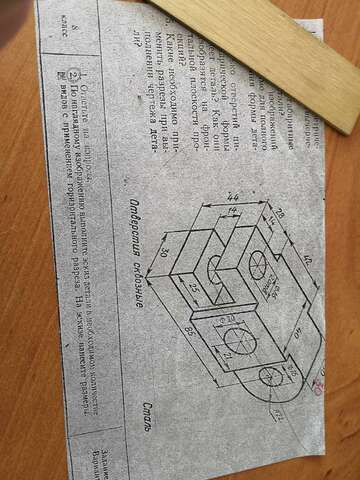

Черчение!! Помогите сделать три вида изображения: спереди, слева, сверху
Ответ:
Объяснение:

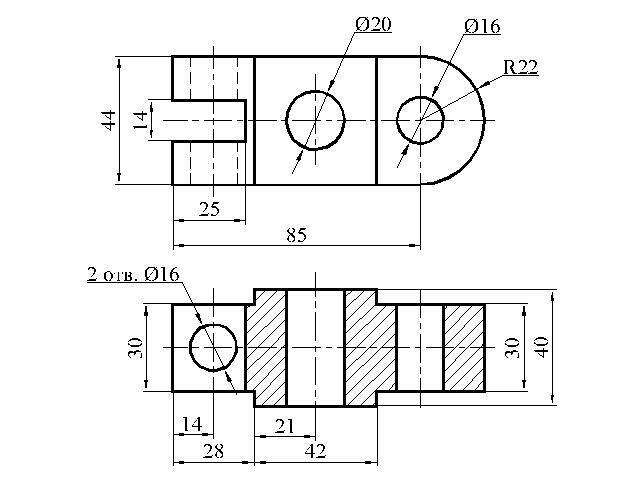

На первом чертеже - главный вид + горизонтальный разрез - СДЕЛАНО ПО ЗАДАНИЮ. Вид слева чертить не нужно, т.к. не несет никакой информации.

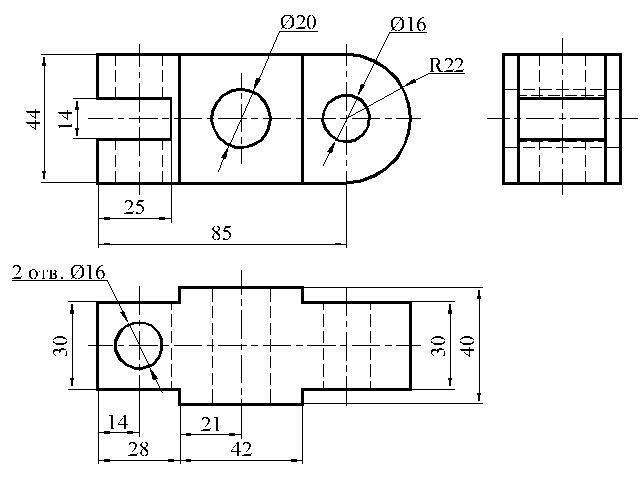

Второй чертеж - главный вид + вид сверху + вид слева - сделано для Вас, на всякий случай.
