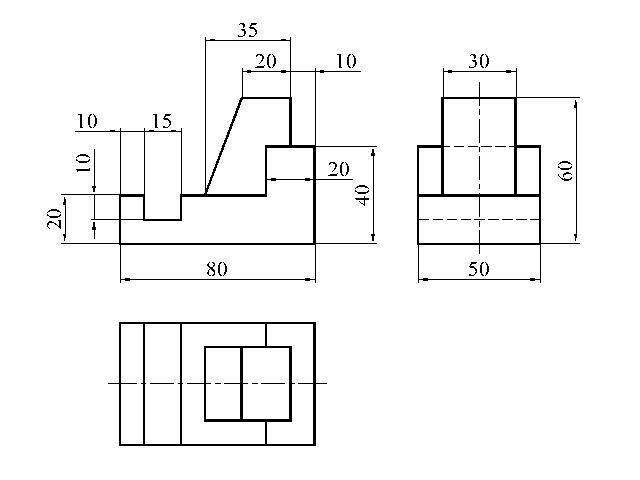

Другие предметы: ЧерчениеПомогите выставить значения на виде слева, по двум видам, на которые есть данные.

Ответ:

Объяснение:

Дело в том, что для данной детали достаточно двух видов: главный вид (спереди) и вид сверху или главный вид (спереди) и вид слева.

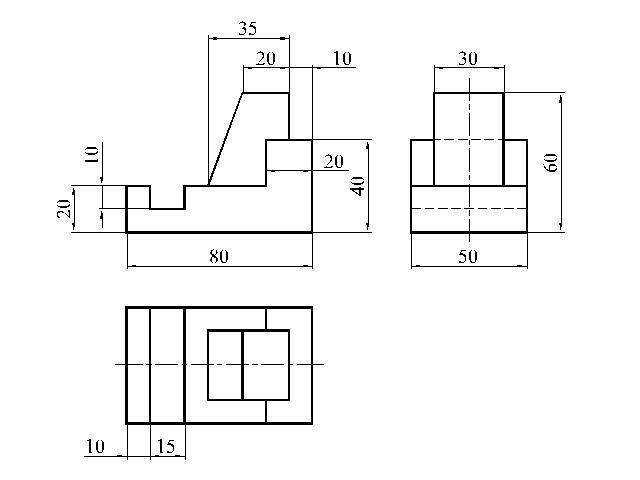

Так как Вам нужно распределить размеры на три вида смотрите второй чертеж.

На Вашем виде слева не хватает одной невидимой линии.

ЧерчениеПомогите выставить значения ** виде слева, по двум видам, ** которые есть данные.
