Цепь состоит из четырех сопротивлений: R1=2 Oм, R2=25 Ом, R3=40 Ом R4=4,6 Ом (рис. 6)....

0 голосов

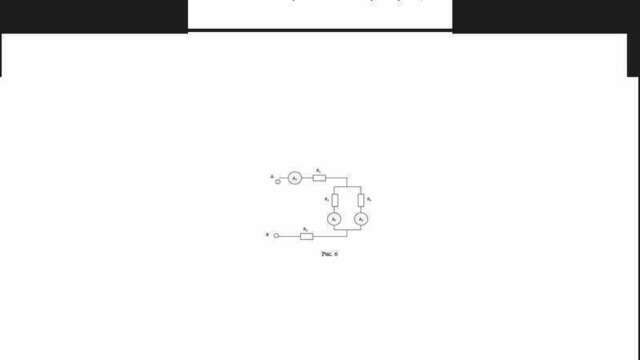

Цепь состоит из четырех сопротивлений: R1=2 Oм, R2=25 Ом, R3=40 Ом R4=4,6 Ом (рис. 6). Сила тока в цепи I1= 5A . Определить эквивалентное сопротивление, показания второго и третьего амперметров. Сопротивление соединительных проводов не учитывать.

спросил от Начинающий (267 баллов) в категории Физика
оставил комментарий от Одаренный (2.2k баллов)

что с силой тока? уточните
оставил комментарий от Начинающий (267 баллов)

только что изменила
оставил комментарий от Одаренный (2.2k баллов)

3 минуты
оставил комментарий от Начинающий (267 баллов)

спасибо)
2 Ответы
0 голосов
ответил от Одаренный (4.0k баллов)

Лучший ответ

Эквивалентное сопротивление R = R_{1} + R_{4} + \frac{ R_{2} R_{3} }{ R_{2}+ R_{3} }=2+4,6+ \frac{25*40}{25+40} =22Om

I_{2} = I_{1} \frac{ R_{3} }{ R_{2} +R_{3} } = 5 \frac{40}{25+40} =3,08A

I_{3}= I_{1} - I_{2} = 5-3,08=1,92A

0 голосов
ответил от Одаренный (2.2k баллов)

Во вложении решение
